小型散熱風扇設計步驟詳解
發布時間：2022-07-01 點擊次數： 2183

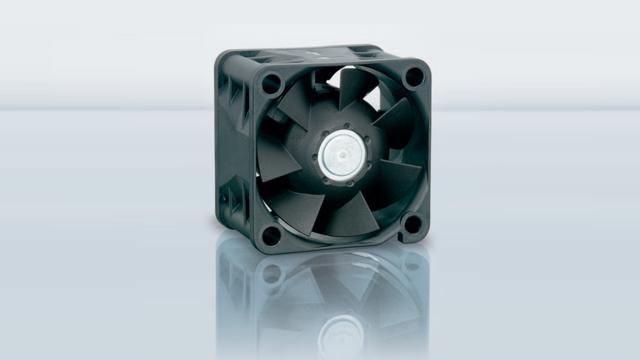

小型散熱風扇相信大家不會陌生，小型散熱風扇是采用強制熱對流的方式進行散熱的，利用導流的作用，讓空氣來進行流動，從而產生散熱的效果。而面對不同場所的應用環境，對于散熱風扇的需求也是不同的，因而產生了很多不同類型的散熱風扇。今天首肯電子就來跟大家聊聊小型散熱風扇設計步驟有哪些？
小型散熱風扇設計步驟主要分以下幾步：
1.小型散熱風扇的設計需要先測量風量和風壓之間的聯系，而想要測量它們之間的關系是非常不容易的。風量和風壓比較常見的測量方式有兩種，一個是風洞測量，一個是雙箱測量。雙箱測量的主要是風量和靜壓，通過雙箱測量能夠讓可變排氣系統抽出空氣來調整空氣的密度，瞬間打開噴嘴，能夠讓靜壓和風量發生急劇變化，然后讀取每個靜壓的壓力數據。
在規范大氣壓和恒定的操縱電壓與頻次下，靜壓以風量面積為函數展現。小型散熱風扇的靜態功效即是風量之面積乘以靜壓再除以輸入的電能。散熱風扇主要包括馬達、扇葉與外框，所以其效率包括馬達的電機功效和扇葉、外框的空氣流動功效。
2.小型散熱風扇的全部系統在流動時，會遇到系統內部零件的阻擋，而其阻擋會限制空氣的流通。而壓力發生的一些變化，也就是測量的靜壓，是用英吋水柱表示。為了確保冷卻瓦特數，設計時不但要有特性曲線還要知道系統風阻曲線的變化。而系統內部受到的風壓損失，其損失會因風量變化，即系統阻抗。
除此之外，小型散熱風扇的系統操作工作點、系統特性和散熱風扇特性之間的交點，便是系統操作的工作點。這個工作點就是散熱風扇的較佳的運作點。在這個工作點上，散熱風扇斜率變化最小，并且系統特性曲線變化率較低，散熱風扇靜態效率較佳。
以上便是關于小型散熱風扇設計步驟詳解，想要了解更多散熱風扇，可以詳細咨詢首肯電子，我們將竭誠為您服務。
